Infraestructuras Invisibles:
el caso de la Acequia Madre de Querétaro
AÑO
2023 - 2025
COLABORADORES
Este proyecto es una colaboración entre Chucho Ocampo (artista titular), dérive lab, el Laboratorio de Mecánica de Geosistemas y el Laboratorio de Física de Rocas del Instituto de Geociencias de la UNAM, y el Museo Regional de Querétaro.
Chucho Ocampo Aguilar (Artista titular)
Vania Ferrer Parra (Trabajo de campo y ciencia)
Ayesha Usman Shaikh (Investigación historeográfica)
Dra. Dora Carreón Freyre (Acompañamiento científico)
Dr. Mariano Cerca Martínez (Acompañamiento científico)
Ximena Ocampo Aguilar (Coordinación de proyecto)
Francisco Paillie Pérez (Coordinación de proyecto)
Paulina Macías (Curaduría general)
Dar sentido a lo que está oculto
Los suelos que pisamos están compuestos por capas de historia: infraestructuras, vegetación, animales y seres humanos que habitaron nuestros territorios y quedaron ocultos, a lo largo del tiempo, por el movimiento continuo de materiales dentro de la corteza terrestre. Estos materiales se convierten en una colección de capas que actúan como depósitos históricos que se combinan con capas sedimentadas de tiempos geológicos profundos.

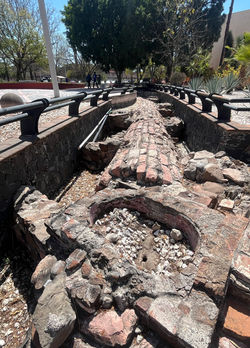

Las infraestructuras sepultadas bajo nuestras ciudades ocultan dimensiones ambientales y políticas que pueden unirse y examinarse mediante el trabajo de campo de prospección geofísica y su combinación con intervenciones artísticas. Este es el proceso que seguimos con la Acequia Madre de Querétaro, una infraestructura hidráulica del siglo XVI que proporcionó agua potable a la ciudad durante cientos de años.
En el siglo XVIII, debido a la contaminación del agua, la función de la Acequia fue reemplazada por un acueducto y relegada a funcionar como un canal en donde se vertían residuos que fueron causando su lento deterioro. Hoy en día, este sistema hidráulico yace oculto en el subsuelo del primer cuadrante de la ciudad de Querétaro.
Esta investigación muestra los resultados de una colaboración que buscó desenterrar respuestas a través de investigación de gabinete en los acervos del Museo Regional de Querétaro, múltiples ejercicios de geolocalización, la superposición de mapas y varias salidas de trabajo de campo. En estas salidas nos apoyamos de un Radar de Penetración Terrestre (RPT) para irradiar de energía electromagnética el subsuelo de las las calles de Querétaro en busca de imágenes que dieran pistas de las infraestructuras olvidadas de la Acequia.
¿Cómo dar sentido a todo eso que está oculto? ¿Con qué herramientas es posible acceder a lo olvidado y qué nos puede decir sobre nuestra situación actual?¿Estas capas de infraestructura y olvido forman parte todavía de nuestra historia y de nuestro patrimonio?
La geología: un portal a lo invisible
La geología es una puerta de entrada a lo invisible que yace en el subsuelo. Cada capa nos puede contar una historia sobre los depósitos en tiempos más allá del establecimiento de una cultura o de los cambios de actividades humanas con el tiempo. La prospección geofísica, utiliza la transformación de la energía y sus señales para acceder a información mediante el registro de la respuesta del medio geológico. Este es el mecanismo que utiliza el método electromagnético del Radar de Penetración Terrestre (RPT), uno de los pocos instrumentos que permite obtener datos del subsuelo a través de su desplazamiento sobre la superficie en tiempo real. Con este método, se construyen imágenes del subsuelo al caminar, llamadas radargramas. Así, el despliegue de los radargramas en una computadora ofrece la posibilidad de estudiar y mapear señales organizadas en diferentes escalas de energía, tiempo y espacio.
Al realizar estudios de prospección con el RPT, las señales obtenidas por el receptor se convierten en un perfil del subsuelo en escala de grises, como el radargrama que cubre toda esta sala. A medida que el instrumento se desplaza, se conforma el radargrama en correlación directa con la velocidad de dicha acción. En este proceso, la lentitud al caminar garantiza una mejor definición de la imagen.
Así, durante el trabajo de campo, el operador del equipo RPT debe caminar lo más lento posible y empujar el vehículo con la antena y la computadora en línea recta para obtener la lectura más precisa del subsuelo. Las mediciones se realizan atendiendo al radargrama que se forma, al tiempo que se observa la superficie para identificar y vincular la interferencia del entorno inmediato con las antenas que emiten y reciben las señales. De esta manera, ojo y computadora, señales e interpretaciones humanas en conjunto dan sentido a la estructura del subsuelo.
Medir en público: interferencias deseables
El acto de medir siempre ha tenido una dimensión pública, moldeada por rituales, acciones performativas y elecciones que los científicos llevan a cabo para generar lecturas significativas de diversos medios aunque, técnicamente, no se recomienda la presencia de personas para la recopilación de datos.
Medir en público conlleva interferencias que entorpecen tanto el procesamiento de la señal como el mismo acto de medir en la superficie: transeúntes, obstáculos, alcantarillas, árboles, coches, radios o cualquier otro dispositivo son captados por el receptor y quedan registrados en la imagen.
Sin embargo, al medir en público, los científicos se presentan a sí mismos y sus credenciales, mediante una serie de acciones performativas. Se enfrentan entonces a una situación en la que deben responder preguntas y escuchar lo que la gente dice sobre el objeto de estudio. Así, aunque los instrumentos del RPT no son ideales para espacios públicos, su desplazamiento ofrece un conjunto de situaciones increíblemente interesantes para comprender la distribución de los depósitos históricos invisibles de las interacciones humanas en el subsuelo y el potencial performativo de su despliegue en la superficie.
El estudio de caso de la Acequia Madre de Querétaro, consideró una colaboración con varias instituciones a través de un equipo de geocientíficos, antropólogos, historiadores de la arquitectura y artistas. Los geocientíficos contribuyeron al análisis histórico del caso de estudio, los antropólogos ayudaron al diseño del trabajo de campo y de esa manera la interdisciplina permitió miradas nuevas de un caso conocido.
Artefactos Multimedia/ Interfaces
Especular con herramientas del pasado: esculturas contemporáneas

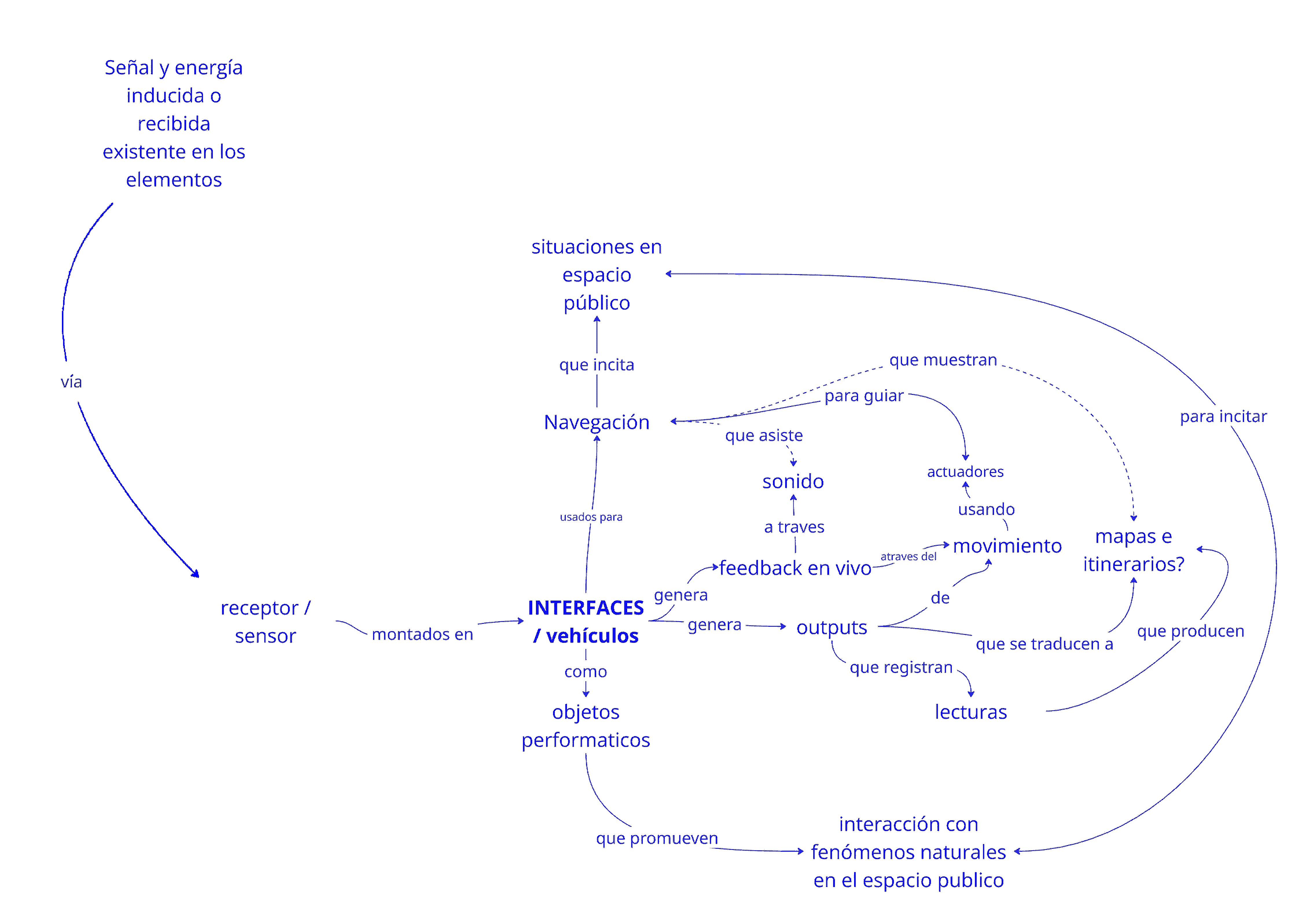

Esta exploración busca hacer aparente lo invisible a través de interfaces que transmiten señales por medio de sonido o movimiento. En este caso, las interfaces se convierten en acompañantes del georadar, indicando diferentes elementos del objeto de estudio, como topografía, proximidad a la acequia o simplemente ampliando la imagen del georadar. Las interfaces están hechas para caminar con ellas, ya sea individual o colectivamente, y generar una relación corporal y sensorial con el entorno.
Las interfaces transmiten información del medio ambiente por medio de señales en tiempo real a través del sonido, la imagen y el movimiento; un proceso de retroalimentación en vivo para navegar por el espacio público. Los sonidos son traducidos a diferentes escalas ya sea dependiendo de la proximidad a un elemento –de grave a agudo– en el caso de Interfaz sonora 2 y 3 o el grado de inclinación de la topografía en el caso de la interfaz sonora 1 . Cada una de estas interfaces genera un registro sonoro el cual guarda la información de la caminata a manera de mapa auditivo.
Interfaz sonora 1 - Nivul
Este vehículo, impulsado por una persona para generar un registro de nivel por medio de un péndulo.
Al caminar, este péndulo y su mástil indican el grado de inclinación de la topografía activando un percutor el cual activa diferentes elementos sonoros dispuestos en diferentes ángulos en relación con las inclinaciones de la pendiente. La señal del percutor y sus escalas indican los cambios de pendiente que al ser grabados genera un registro sonoro de la caminata en relación a la topografía.
El registro de las señales y sus valores, al ser visible en un espectrograma, genera una especie de mapa. Una sección sonora.
El diseño de Nivul está basado en un instrumento de medición y nivelación del siglo XVII que utiliza un peso (plomo) y una escuadra que indica diferentes ángulos inscritos en un círculo. Este instrumento se utilizó ampliamente para nivelar caminos, edificios y obras hidráulicas en la antigüedad.
En este caso, es reinterpretado y puesto en movimiento para poder obtener una relación análoga y en vivo, entre la interfaz y la experiencia de caminar en la ciudad.
Interfaz sonora 2 - Aguadora
Esta interfaz de una rueda es impulsada por una persona a manera de carretilla.
La interfaz sonora 2 está diseñada como una extensión de una interfaz virtual la cual lee la geolocalización del objeto en relación al trazo georeferenciado de la acequia. Utilizando tecnología GPS se genera una señal sonora que es amplificada por medio de dos cornetas que traducen datos georeferenciados a pulsaciones sonoras que cambian de tono dependiendo de la proximidad a la acequia. A mayor proximidad, mayor frecuencia (sonido agudo); a menor proximidad menor frecuencia (sonido grave).
Interfaz sonora 2 toma como referencia las carretillas de los aguadores del siglo XIX en México, los cuales cargaban cántaros de agua de las fuentes públicas a las casas que no tenían acceso directo al agua. Al buscar esta misma infraestructura del agua, esta reinterpretación histórica apunta a un pasado donde el agua no era accesible a la población en general, y a un presente donde el agua está en disputa continua.
Interfaz sonora 3 - alarife/amantecatl
Este dispositivo debe ser impulsado colectivamente por 4 personas por medio de un sistema de subibaja.
Su movimiento y activación, es negociado por los cuatro caminantes para poder girar sobre el mismo eje del instrumento y poder navegar en el espacio público. Las señales obtenidas de la interfaz virtual son traducidas a movimiento rotacional de 4 elementos corrugados en lo alto del mástil central que, al girar a diferentes revoluciones, transmiten proximidad a la acequia. A mayor proximidad, mayores revoluciones (sonido agudo); a menor proximidad menores revoluciones (sonido grave).
La interfaz reinterpreta un instrumento de trazo y nivelación utilizado por jumétricos y alarifes en el siglo XVII, los cuales se encargaban del trazo y medición de las ciudades y el paisaje.
MÉTODO
1 / Cruces de saberes en torno a la Acequia Madre
En el estudio de caso de la Acequia Madre de Querétaro se examina a través de una colaboración continua con varias instituciones que reúnen a un equipo interdisciplinario de geofísicos, antropólogos, historiadores de la arquitectura y artistas. Esto implicó que los geofísicos contribuyeran al análisis histórico del caso de estudio y que los antropólogos y arqueólogos ayudaran al diseño del trabajo de campo geofísico.
2 / Trazar lo invisible
Este proyecto comenzó con un examen histórico de la literatura, los archivos y las cartografías para posteriormente obtener un registro hipotetico de la acequia. Estos mapas se georreferenciaron posteriormente mediante un software de Sistemas de Información Geográfica para obtener un trazado digital hipotético, superpuesto con el estado actual de la ciudad.
3 / La imagen como evidencia
El trazado y la sesgadura de los mapas dieron como resultado una imagen clave que nos ayudó a crear un trazado hipotético de la acequia. Una vez obtenido el trazo georreferenciado de la Acequia Madre, el equipo diseñó una campaña de trabajo de campo de tres días que consideró diferentes enfoques para las mediciones.
4 / Cartografías del subsuelo
La geología ofrece una interesante puerta de entrada a lo invisible, a lo que no podemos acceder que yace en el subsuelo. Los modelos de visión computacional utilizados en geociencias ofrecen la posibilidad de mapear señales organizadas en diferentes escalas de energía, tiempo y espacio.
